solidworks2022：智能工程图助你提前完成设计任务
期待已久的SOLIDWORKS 2022 ，通过线上的方式已经和大家见面啦，大量的增强功能将改进您的设计、文档、数据管理、验证等日常工作流程， 通过系列文章随小索一起来揭秘SOLIDWORKS 2022 的新功能吧！
今天与大家分享的是工程图新功能，SOLIDWORKS 2022 工程图可有助于您更好的分享设计意图，更快地完成设计任务。
点击观看SOLIDWORKS 2022 工程图功能增强篇视频
■ 全新的指示器界面

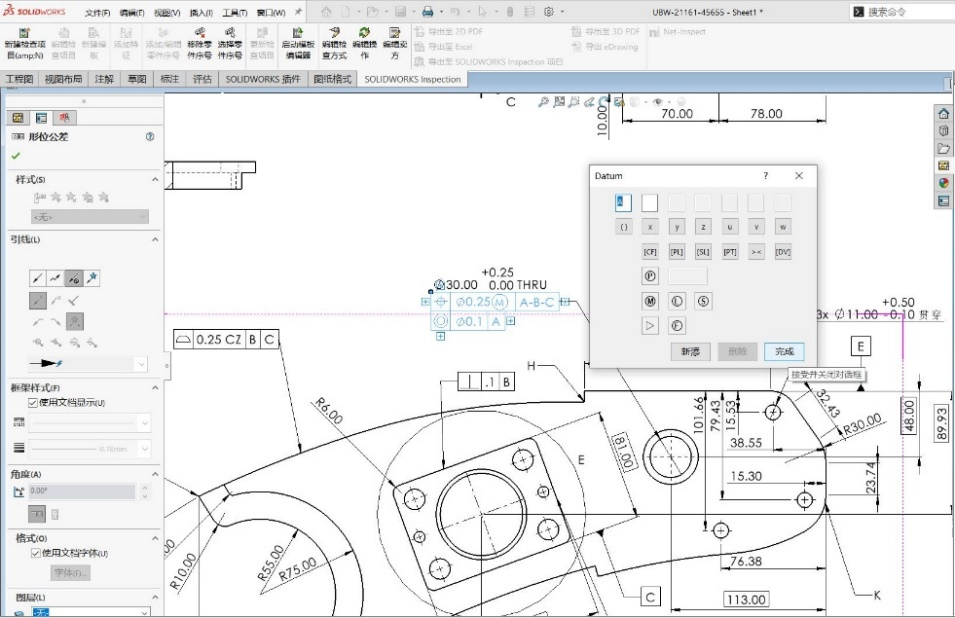

SOLIDWORKS 2022 引入了一个全新的界面来定义几何形位公差“指示器”， 比以往更直观，更容易，更规范的标注规格、区域、特征、过滤器、类型、修饰符和参考基准等。
■ 出详图模式

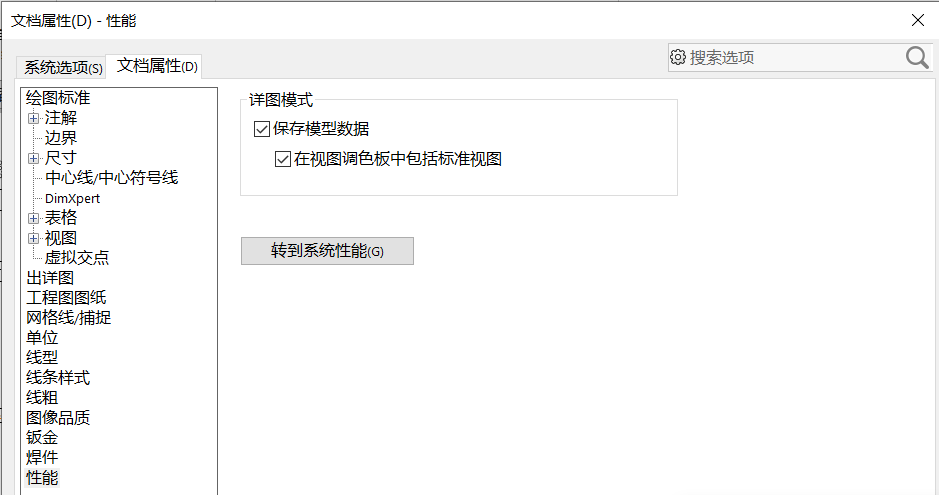

在SOLIDWORKS 2022 文档属性中，通过详图模式，您可选择保存模型数据（保存要在出详图模式中使用的所有工程图及模型数据）和在视图调色板中包括标准视图（让您在从视图调色板添加工程视图时创建标准视图）。

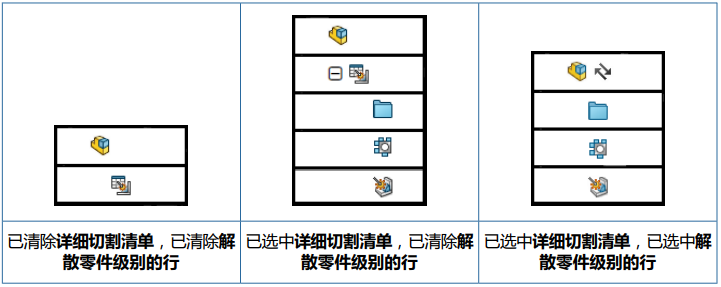

SOLIDWORKS 2022 焊件“详细切割清单”选项可帮助您实现将多个切割清单整合到一个Assembly BOM中，为您提供更大的灵活性从而实现层级的深度控制。
SOLIDWORKS 2022预定义视图，支持钣金件的平展模式视图，可以切换弯曲线的可见性，增加自动化钣金零件文档的制作能力。
■ 快速打印工程图

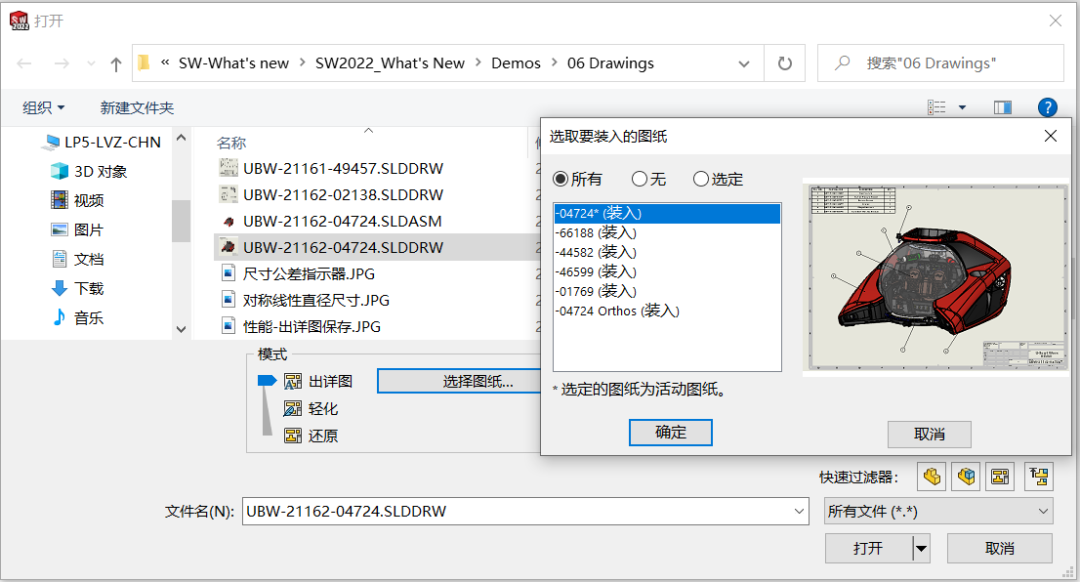

SOLIDWORKS 2022 可以几秒钟内打开超大型工程图文件并进行打印，无需载入任何零件或装配体，同时您可以添加和编辑注释，恢复丢失的目标序号，还可以创建孔表、添加尺寸、设置公差等。
SOLIDWORKS 2022 可以打开任何以前版本的工程图，并将绘图功能扩展到出详图模式，即使没有参考模型一样可以实现此操作。
■ 模型边线尺寸显示更智能

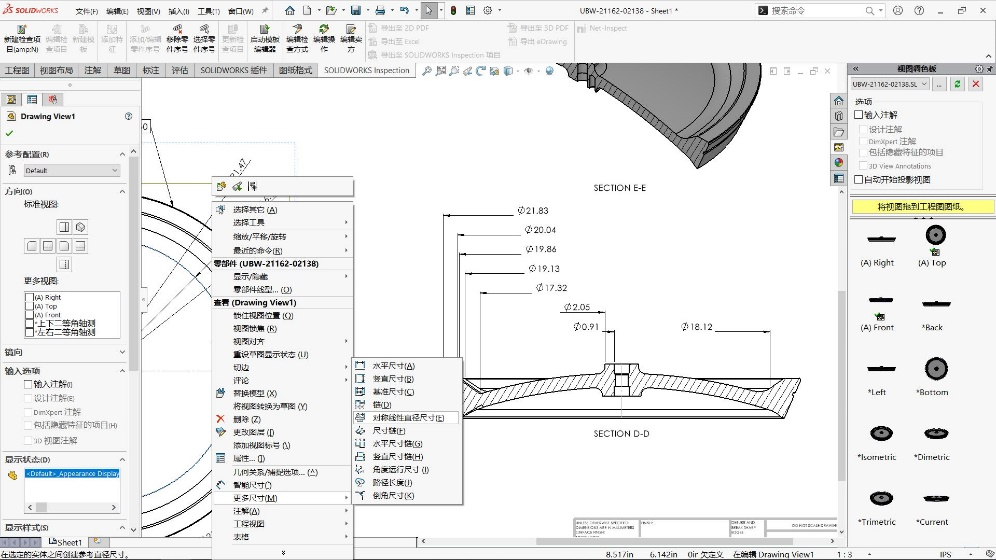

在SOLIDWORKS 2022 工程图中可以将尺寸直接切换为显示成半径、直径或线性直径，对于旋转体零件，“对称线性直径尺寸”可以只显示引线一侧直径尺寸，根据指定轴还可以创建多个直径尺寸。
